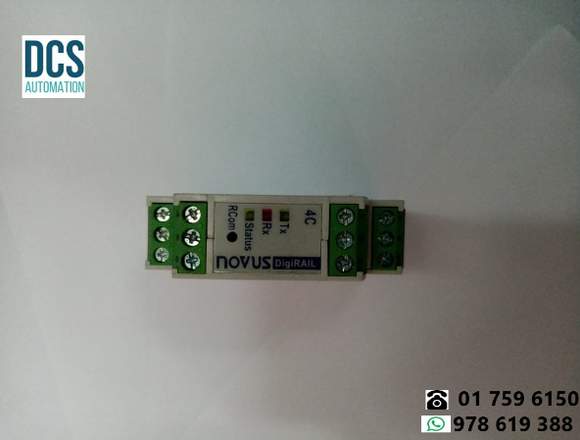

TRANSMISOR DE SEÑAL PULSOS-485

Descripción

4 Entradas Digitales: Nivel lógico 0 = 0 a 1 Vcc; Nivel lógico 1 = 4 a 35 Vcc Limitación interna de corriente en las entradas: aproximadamente 5 ma Frecuencia máxima de cómputo: 1000 Hz para señales con onda cuadrada y ciclo de trabajo de 50%. La entrada 1 puede ser configurada para contar señales hasta 100 khz. Capacidad de cómputo (por entrada): 32 bits (0 a 4.294.967.295) Cuenta Especial: La capacidad de medición de pulsos en un intervalo de tiempo y de retención de pulsos en un intervalo de tiempo. Los intervalos de tiempo para ambas funciones están configurados individualmente. Alimentación: 10 a 35 Vcc / Consumo típico: 50 mA @ 24 V. Protección interna contra inversión da polaridad. Aislamiento eléctrico entre entradas y alimentación/puerta serial: 1000 Vcc por 1 minuto Comunicación serial: RS485 de dos cables, protocolo Modbus RTU. Parámetros configurables: Velocidad de comunicación: de 1200 a 115200 bps; Paridad: par, impar o ninguna Tecla para restaurar parámetros de comunicación: Tecla RCom, en el panel frontal, pone el dispositivo en modo diagnóstico (dirección 246, baud rate 1200, paridad par, 1 stop bit), apto a ser detectado y configurado por el software DigiConfig. Indicadores luminosos frontales de comunicación y status: TX: Señaliza que el dispositivo está enviando datos en la línea RS485; RX: Señaliza que el dispositivo está recibiendo datos en la línea RS485; Status: Cuando está permanentemente encendido, significa que el dispositivo está en operación normal; cuando estuviere pestañando a cada segundo (aproximadamente), significa que el dispositivo está en modo diagnóstico. Software configurador en ambiente Windows: DigiConfig Compatibilidad electromagnética: EN 61326:2000 Temperatura de operación: 0 a 70 °C Humedad relativa de operación: 0 a 90 % UR Montaje: Riel DIN 35 mm Dimensiones: La Figura 1 muestra las dimensiones del módulo.
