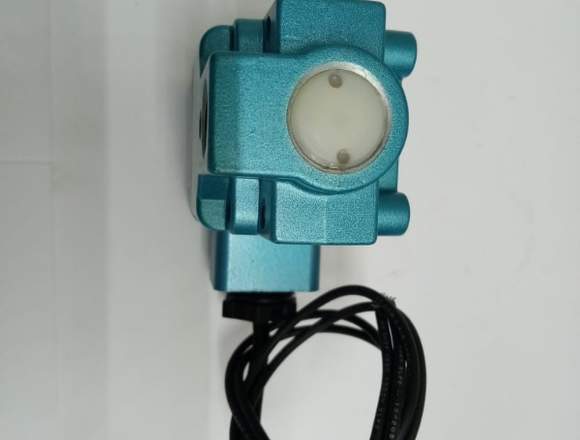

El solenoide de acción directa, se utiliza en válvulas con
baja capacidad y puertos de tamaño pequeño. El émbolo
está conectado mecánicamente a la aguja de la válvula.
Al energizar la bobina, el émbolo se eleva hacia el centro
de la misma, levantando la aguja. Puesto que para operar,
este tipo de válvula depende únicamente de la potencia
del solenoide, para un diferencial de presión determinado,
el tamaño de su puerto está limitado por el tamaño del
solenoide. No se utiliza en sistemas de grandes capacidades, porque se requeriría una bobina de gran tamaño para
contra-actuar el gran diferencial de presión. La bobina
requerida sería grande, costosa y no sería factible para
circuitos de muy grande capacidad.
Este tipo de válvula opera desde una presión diferencial de
cero, hasta su Diferencial Máximo de Presión de Apertura
(MOPD por sus siglas en inglés), independientemente de
la presión en la línea. Para mantenerla abierta, no se
requiere caída de presión a través de la válvula.
Las siguientes fuerzas actúan sobre una válvula de solenoide para mantenerla cerrada o abierta y fluyendo.
